基物实验-预备知识

这个部分也是应该早看,里面有很多可以在实验中应用到的知识,但是我只是复习的时候才看见,太可惜了。

一、电学实验

1.1 操作规程

  • 线路一般分为:电源部分、控制部分、测量部分
  • 把需要经常操作的仪器放在手边,需要读数据的仪表放在眼前
  • 回路接线法:布置好仪器后,将线路图分解为若干个回路,由第一个回路的高电位点开始连线,循回路连至电位最低点,然后再接第二个回路。
  • 接线的时候,电源要先空出一端,在所有开关打开的情况下最后连入电路。
  • 检查仪器零点安全位置:在接电源之前要检查各个电表指针是否指零。并检查安全位置,包括:
    • 电键处于“开”。
    • 滑动变阻器处于使电路中电流最小的位置或者电压最低位置(注意这个是需要分类讨论的,不能无脑放到阻值最大处,比如在分压电路中)
    • 电阻处于预估值
    • 电表量程合适
  • 瞬态试验:连线完毕后,先跃接电源开关(就是按下以后立马弹起来)如无异常,才能继续试验
  • 宏观初测:粗调控制电路,宏观全面地查看测量仪器的变化
  • 实验完毕:实验结束后,要将仪器按钮拨到安全位置断开开关。等老师检查实验数据完毕后才能拆线。拆线的时候要先断开电源。

1.2 电学仪器

1.2.1 电源

  • 晶体管稳压电源内阻小,输出电压长期稳定性好,瞬时稳定性较差。
  • 干电池内阻小,电压瞬时稳定性好,但是长期稳定性较差,有寿命限制,长期使用后电压降低,内阻增加。
  • 直流稳流电源内阻很大,可以在一定负载范围内输出稳定的电流,电流大小可以调节。
  • 对稳压电源和干电池,要特别防止短路。

1.2.2 直流电表

1.2.2.1 指针式磁电仪表

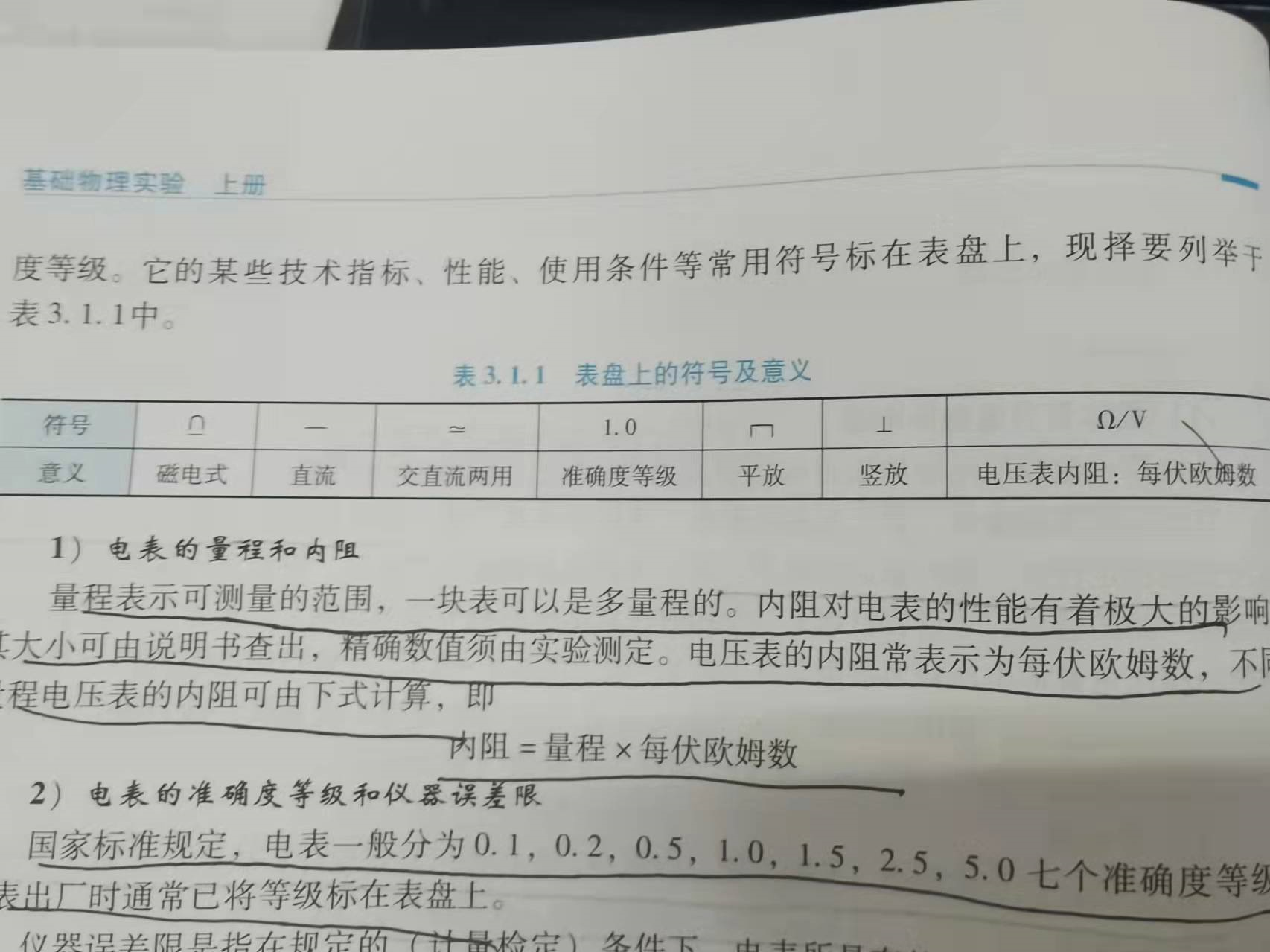

表盘符号及意义:

image-20220101214629726

内阻计算:

仪器误差限:

其中 $N_m$ 是量程,$a_m$ 是电表的等级。

相对不确定度:

这里需要注意的是,尽管是不确定度,但是并没有除包含因子$\sqrt3$ 。

电表读数:

只有指针与镜面中的像重合,才是正确的读数位置。

1.2.2.2 数字电压表
  • 能显示出 $0\sim9$ 这十个数字的称为一个整位,最高位能显示 0 和 1 的称为一个半位

  • 仪器误差限的第一种形式

    其中 a 是误差的相对项系数,即数字电压表的准确度等级(这里与指针式不同),b 是误差的绝对项系数。$U_x$ 是测量值,$U_m$ 是量程。

  • 仪器误差限的第二种形式

    是最小量化单位。

1.2.3 电阻箱

电阻箱仪器误差计算式

$a_i$ 是各电阻箱的准确度等级(但是电阻箱铭牌上标注的一般都是直接是比例,而不是百分比例),$R_i$ 是各示值盘的示值,$R_0$ 是参与电阻。


二、光学实验

2.1 器件保护

  • 不使用的光学元件应随时装入盒中
  • 严禁用手触摸光学元件的表面
  • 光学表面不能加压擦拭,镀膜面不能触碰和擦拭

2.2 消视差

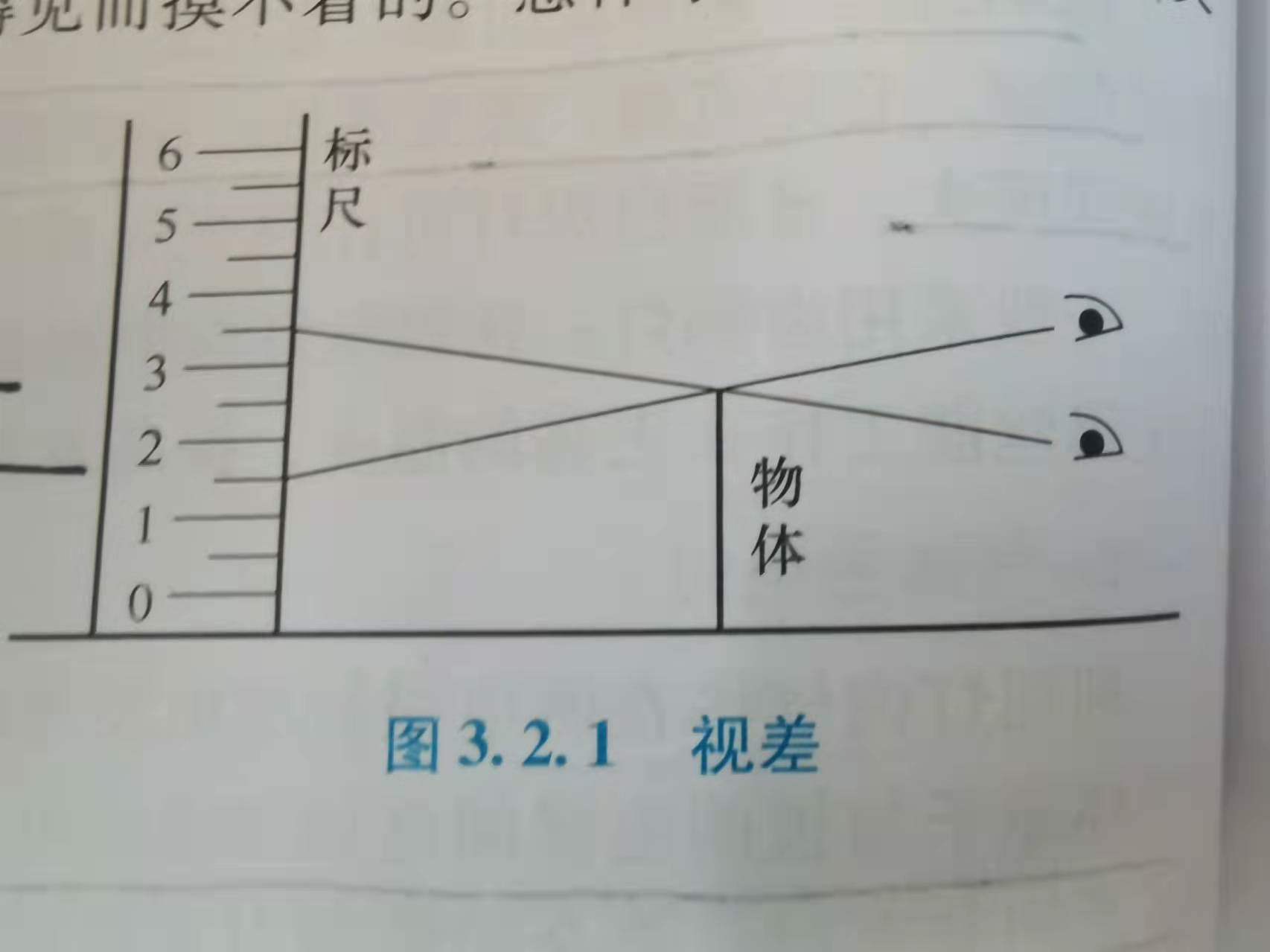

要测准物体的大小,必须将度量标尺与被测物体紧靠在一起,处于同一平面。

如果标度尺远离被测物体,读数将随着眼睛位置的改变而有所改变,这就被成为视差

image-20220102083017165

当上下左右晃动眼睛的时候,叉丝与像将有相对位移,出现“视差”,一边调节面位置或者叉丝位置,一边微微晃动眼睛观察,知道“视差”消失,此称“消视差调节”。

消视差的最终目的是将待测像(相当于图中的“物体”)和叉丝(相当于图中的“标尺”)调节到同一平面。上面介绍的方法只是其中的一种,我感觉在调整分光仪的时候消视差的方法应该不是上面这种。

2.3 等高共轴调节

先进行目测粗调,然后再进行细调(依靠成像规律)。

image-20220102084141874

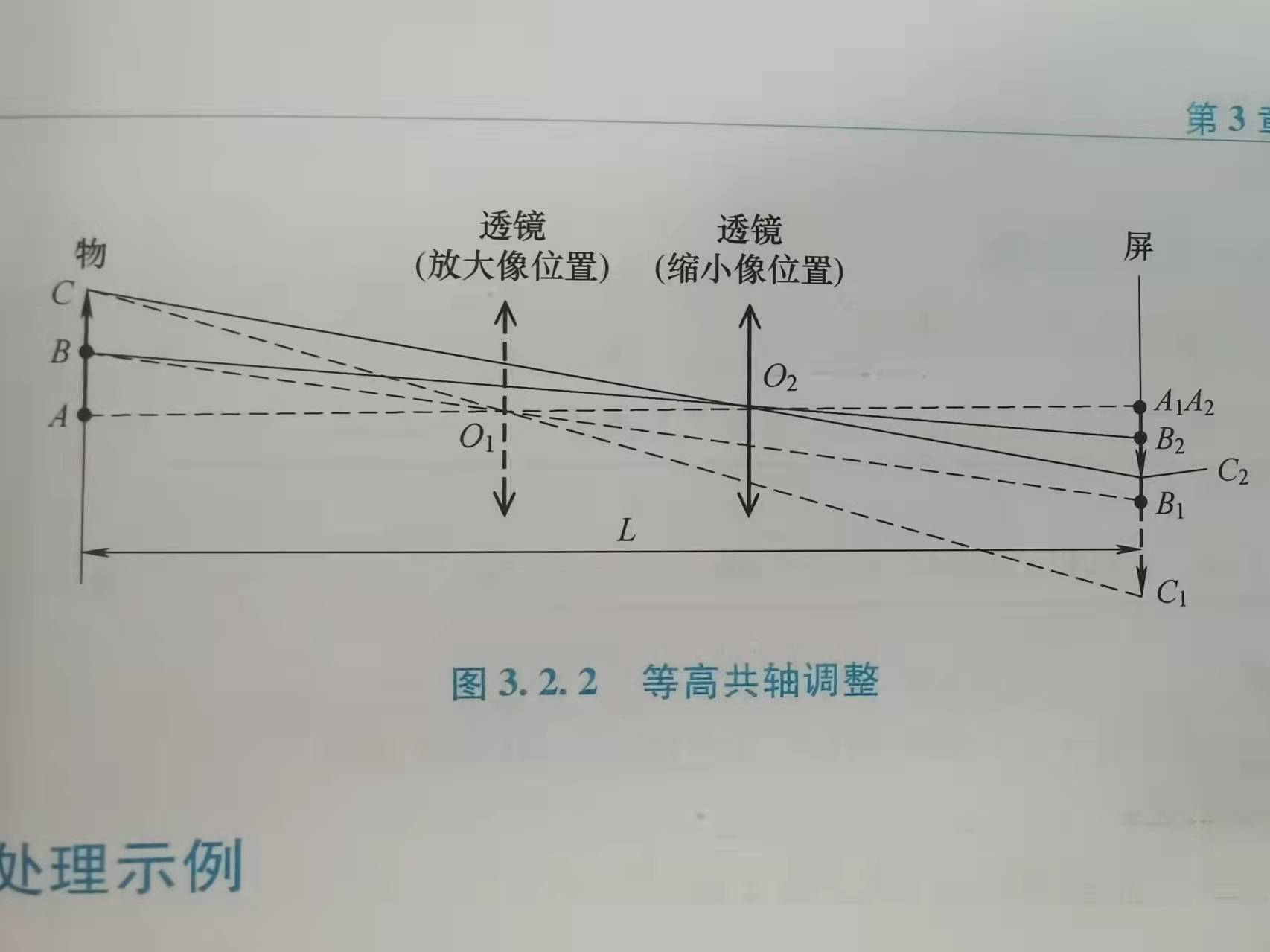

这幅图中,目的是让 B 与透镜中轴共轴,但是一开始调节的时候是 A 与中轴共轴,所以当透镜在不同位置的时候,会出现 $A_1B_1$ ,$A_2B_2$ 两种像,通过调节透镜或者物体的高度,实现“大像追小像”的过程。最终让两个像重合,那么调节就完成了。

如果是激光光源,那么只要加入元件的时候,光斑在光屏上的位置依然保持不变即可。
