一、写在前面的话

首先，这道题目我并没有过，一共是应该六个左右的测试点，我最好的一次提交是还剩下 2 个测试点没有过，但是那次提交已经是属于脱离了规范，纯粹为了测试而写的，不是规范风格的代码。我在签退以后，虽然在群里面同学的帮助下（结尾有鸣谢名单），意识到自己代码存在的问题，但是新写好的代码也是没有经过评测机检验的。所以尽管我很想对大家负责，但是确实是客观条件不允许，我的代码要是运行出来 bug 了，请大家不要打我。

所以这篇文章，大家就看个乐呵就行了，要是真从其中咂吧出啥滋味来，那是诸位的功德，要是没有，也只是我的水平太低，与诸位无关。

我在文章里面只贴了一个 tb 模块的原码，主要是为了让大家看的明白一些，没有 cscore 的原码，跪求助教大大不要删帖。谢谢助教大大。

二、测试模块的写法

2.1 总论

这个东西也是我最近才接触，也没有做过大型电路的调试，所以可能现在很多方法和规范，到了大型电路的时候，或者现在，就很显得不那么优雅，所以也欢迎同学在评论区，介绍自己喜欢的调试方法，我会选择优雅的方法补充到我的文章中，并在鸣谢名单中加上名字的。

2.2 ISim 特性介绍

第一、如果想要让一个变量输出在 ISim 的观测变量栏中，只需要把它在 tb 模块中按照声明变量的方式声明就可以了。比如这样。

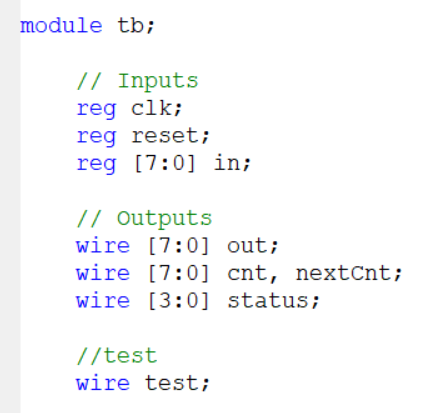

image-20211014141731307

尽管 test 和这道题目没啥关系，但是在模拟的时候，我们依然能看见他。因为没有与电路建立任何关系，所以它的值是高阻态。

image-20211014141954854

换句话说，所有在 tb 模块中声明的变量，都会被视为待观测变量。

第二、对于观测量，是可以调整输出形式的，默认形式是二进制，但是这道题的 in 是串行字符串，所以修改为 ASCII 格式方便调试。

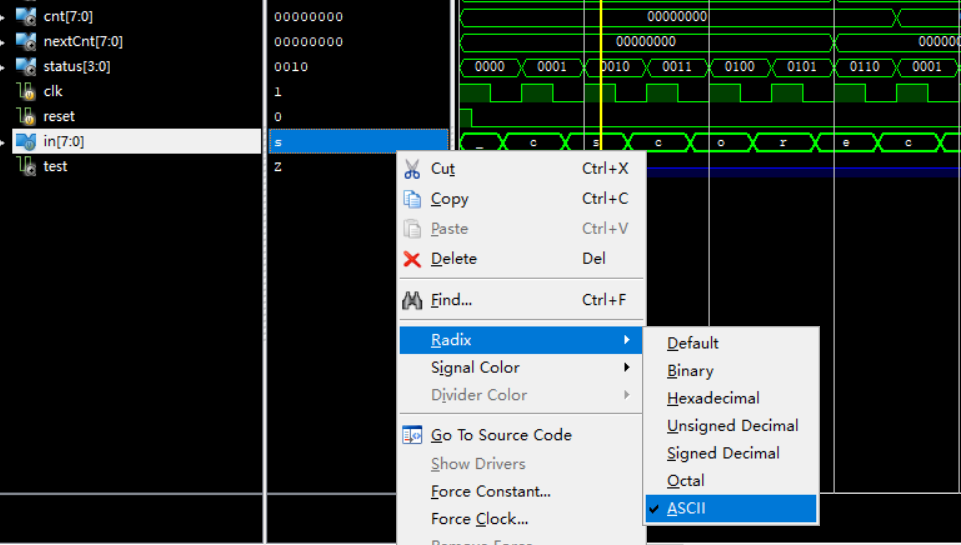

image-20211014142522601

第三、对于一位二进制，波形图是那种阶梯图，但是对于多位数，波形图就是条带图，就是说光看波形图，不看文字的话，是不知道它的值多少了，只能判断它在某个节点是否发生变化。以上图为例，clk 就是阶梯图，但是 status 就是条带图。

第四、ISim 只能同时运行唯一一个窗口，如果两次打开，会报错，所以要把第一个先关掉，再打开第二个。有的时候还是不行，显示 “previous” 的报错信息，这时只需在 tb 模块任意空白处加一个空格，再次运行即可。

2.3 与被测模块建立联系

ISE 主动提供这种服务，如果是先写电路模块，然后在生成测试模块，ISE 会自动为用户写好这种联系的代码，大概就是这样。

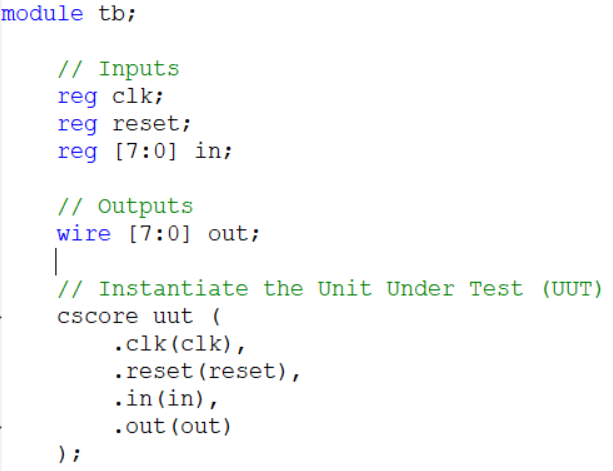

image-20211014143251581

这段代码的意思是，ISE 声明了跟你编写的待测试模块同名的变量（输入是寄存器类型，输出是线型），注意这里的重名易造成混淆。最后这段代码是说，把在 tb 模块上声明的变量连接到我们的待测试端口，这样才有意义（不然就会像之前的那个 test 变量一样，是高阻态）。

有的时候，我们需要知道模块的中间变量是怎样变化的，经两位助教哥哥的指正，我又学习了更加快捷的方法，只需要如下操作：

首先，需要现在 ISim 界面勾选 Instance and Processes 和 Obejects 两个选项。

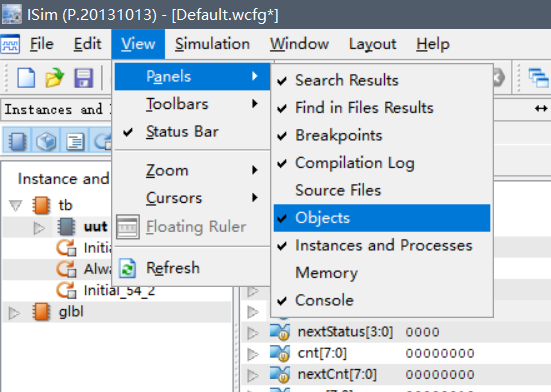

image-20211014185747336

然后电机 Instance and Process 中的 tb -> uut （不用点开）。这时在 Object 中就会显示里面的变量，有 I（input），O（output），V（variable），C（constant）四种类型。我们选择 variable 类型的中间变量，将其拖拽或者 Ctrl + W 就可以加到右面栏里了。像这样：

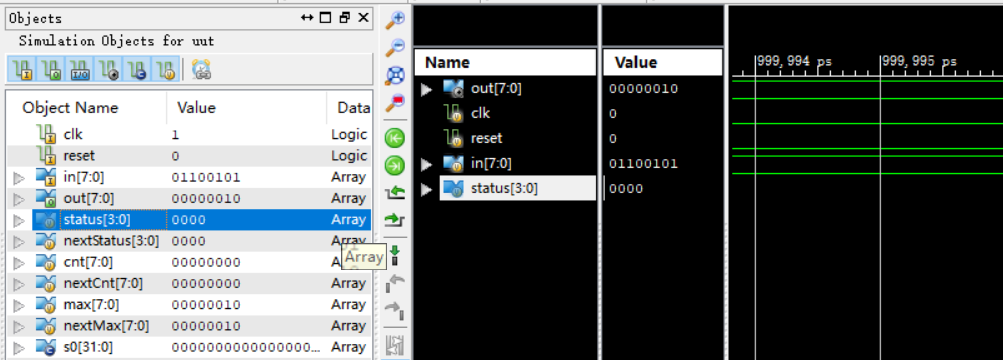

image-20211014190329371

这时，有可能你的跟我一样，是会不显示的，所以就需要按这几个按钮：

image-20211014190612514

先按 1.00us 向左数第三个，再按 1.00us 向左数第一个。就可以显示了。（这个感觉很神奇，可能是个坑，要是有空一定更新。）

2.4 生成测试时序规范

我个人是习惯三个模块，第一个模块负责赋初值，然后完成复位操作（岔一句，因为 initial 是没办法综合，所以为了让写好的模块有初始值，必须要求模块有写复位操作，这样才可以借助 tb 来完成模块的赋初值操作），代码如下：

initial begin
    clk = 1;
    reset = 1;
    in = 0;
    #2
    reset = 0;
end

这个模块完成了 tb 模块的赋初值和复位操作（就是被测试模块的赋初值）。一会一起解释延时的数值确定问题。

第二个模块用于产生时钟周期，代码如下：

always #5 clk = ~clk;

这是一个以 10 为周期的是时钟。

第三个模块用于生成测试数据，同样间隔也是 10。

initial begin
    #7
    in = "C";
    #10 in = "S";
    #10 in = "C";
    #10 in = "O";
    #10 in = "R";
    #10 in = "E";
    #10 in = " ";
    #10 in = "c";
    #10 in = "s";
    #10 in = "c";
    #10 in = "s";
    #10 in = "c";
    #10 in = "o";
    #10 in = "r";
    #10 in = "e";
    #10 in = " ";
    #10 in = "c";
    #10 in = "s";
    #10 in = "c";
    #10 in = "o";
    #10 in = "r";
    #10 in = "e";
    #10 in = "A";
    #10 in = "c";
    #10 in = "s";
    #10 in = "c";
    #10 in = "o";
    #10 in = "r";
    #10 in = "e";
end

最后解释一下时间问题，第一点就是 in 的变化周期应当与时钟周期相同，这点是寄存器的要求，只要变化周期小于时钟周期，就会有数据没有被录入（很好理解）。第二点是复位信号，复位信号最好除了复位，不进行任何干扰，所以尽量让他在半个时钟周期内结束，所以延迟时间是 1,2,3,4 都是可以的。第三点是 in 的边沿必须与时钟边沿不同，这是为了减少无谓的竞争，与时钟边沿相同的变化会造成很多的不方便（后面会有一个例子）所以第一个时钟延时是 7 而不是 10，是为了避免边沿重复。

下面放一个完整 tb 代码，这个代码应该可以辅助调试，我列举了多种情况，要是过了，应该（不负责）评测机也能过。（我知道讨论区不能放原码，但是这个只是 tb 的原码，求求助教大大手下留情，不要删帖，后面不会有 cscore 的完整代码，只会有代码片段）。

module tb;
	// Inputs
	reg clk;
	reg reset;
	reg [7:0] in;

	// Outputs
	wire [7:0] out;

	// Instantiate the Unit Under Test (UUT)
	cscore uut (
		.clk(clk),
		.reset(reset),
		.in(in),
		.out(out)
	);

	initial begin
		clk = 1;
		reset = 1;
		in = 0;
		#2
		reset = 0;
	end

	always #5 clk = ~clk;

	initial begin
		#7
		in = "C";
		#10 in = "S";
		#10 in = "C";
		#10 in = "O";
		#10 in = "R";
		#10 in = "E";
		#10 in = " ";
		#10 in = "c";
		#10 in = "s";
		#10 in = "c";
		#10 in = "s";
		#10 in = "c";
		#10 in = "o";
		#10 in = "r";
		#10 in = "e";
		#10 in = " ";
		#10 in = "c";
		#10 in = "s";
		#10 in = "c";
		#10 in = "o";
		#10 in = "r";
		#10 in = "e";
		#10 in = "A";
		#10 in = "c";
		#10 in = "s";
		#10 in = "c";
		#10 in = "o";
		#10 in = "r";
		#10 in = "e";
	end
endmodule

三、cscore 模块相关

3.1 题目思路

主要就是 cscore 中如果状态机进入到了读取完第二个 c 的状态时，如果再读 s 的时候，需要回到的状态是读取完 s 的状态，而不是不需要考虑，同时还有一个关键点就是，发生这个事情以后，还需要把当前计数器（我的代码里是 cnt 和 nextCnt）清零，因为这个算读到异常字符了，需要重新计数，我就是只考虑了第一点，没考虑第二点，等发现的时候，已经来不及了。

此外，需要强调的是，这篇题解的思路是按照一种工业开发自动机（好中二的名字）的规范写的，这个风格我会在下面介绍，这种风格在教材中也有介绍，所以可能与诸位的方法有所差异，我本人也是上机前才接触，所以用的不是很熟练，导致最后改代码没有改完，其中也是有很多细节需要重新熟悉，我会在下面介绍。

3.2 自动机的个数与状态数

现在我们大多的思考方式，还是搭建一个自动机，来表示所有我们需要的状态，但是其实，有的时候会有过于复杂的情况，导致一个自动机不够的情况，但是我们并没有意识到我们不自觉地使用了多个自动机。

以教程中的 cpu 指令序列检测题为例，我的代码第一次就是大概 60 几个状态，里面有一个状态对应的是读入了第一个十进制数，当然还有读入了第二个十进制数这个状态等一系列。这样做的好处就是我不再需要十进制计数器和十六进制计数器了。我们可以说，这样才是纯的单一状态机的应用。

但是我们看 csdn 的代码，会发现他应用了两个寄存器，就把状态减少到了 14 个，其实这就是多状态机的应用，寄存器可以看做一个简单的状态机，以 status 和 char 作为输入，保存并输出一个数，应用多状态机，可以有效减少状态的量。

如果是双状态机系统，状态机 A 表示的状态共 n 个，状态机 B 表示的状态共 m 个。那么系统总共可以表示的状态就有 mn 个，是很方便的方法。

在我自己习惯的代码规范中（前面这几个字说明了这个规范的不靠谱性质），所有的寄存器都是状态机，所有的状态机都可以用自动机规范（下一章介绍）写法来书写，所以大家看个乐呵就好了。

3.3 自动机规范

首先，这种规范把所有的自动机都完全的拆成了三个部分，状态转移部分（属于组合电路）、状态记忆部分（属于时序电路）、输出部分（属于组合电路）。这三个模块用三个 always 块来实现，下面的例子是我的当前计数器自动状态机，风格如下：

always @(*) begin
	if(status == s0)
		nextCnt = 0;
	else if(status == s3 && nextStatus == s2)
		nextCnt = 0;
	else if(status == s6)
		nextCnt = cnt + 1;
	else
		nextCnt = cnt;
end

第一个描述了状态转移电路，可以看到，赋值的对象是 nextCnt，输入是 cnt 和 status（闭环），是一个类似于组合电路的输出。有两种清零情况，一种是初始状态，一个是从 csc 返回 cs 的状态，只有在 s6 下会加 1，不然就保存原值。

always @(posedge clk, posedge reset) begin//同步复位写法：always @(posedge clk) begin
	if(reset)
		cnt <= 0;
	else
		cnt <= nextCnt;
end

第二个描述了状态记忆部分，实现了两个功能，一个是异步复位，同步复位只需要改第一行。另一个是状态更新，因为是时序逻辑，所以是非阻塞赋值。

assign tmp1 = cnt;

第三个也可以用 always-comb 实现，但是因为 cnt 不需要输出，所以就用这个简单代替一下，领会精神。（其实最完整的是放 status 状态机，但是怕被制裁）。

3.4 本题的状态机

我最优雅的一篇代码是用了 3 个状态机，分别是 status 状态机（用于分析字符串），cnt 状态机（用于记录当前数目），max 状态机（用于记录最大数目）。

四、一些细节

4.1 输出延后一个时钟周期

最后我的输出语句是：

assign out = nextMax;

这个看着很奇怪，因为在我的逻辑里，他本来应该是：

assign out = max;

但是写成第二个以后，会导致输出延后一个时钟周期，像这样：

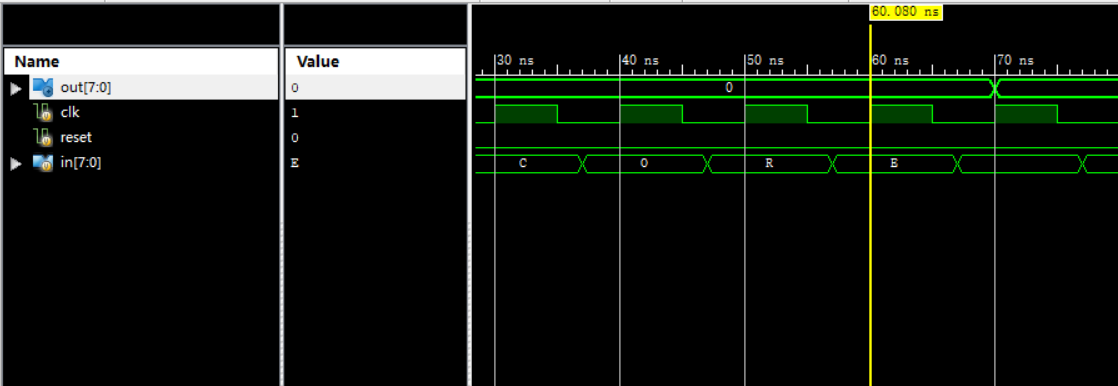

image-20211014163041824

本来应该在黄线处 out 发生变化，但是到了黄线以后的一个周期，才发生变化，输出整整拖延了一个周期。

这是为什么呢？我将其称为非阻塞赋值左式的计算比所有语句都慢，当然更严谨的是用层次化队列的方式解释，这里提供一篇博客，写的十分详尽：

Verilog 之非阻塞赋值（三）—— 赋值延后一个周期_隔壁 old 余的博客 - CSDN 博客

里面有如下解释：

​ 如果条件判断式中含有非阻塞赋值的 reg 变量（无论是本模块的还是其他外部模块的），那么在该条件分支下的非阻塞赋值语句会延后一个周期完成（相对条件判断式中的变量的赋值完成，延后一个周期赋值）

在 cnt 的赋值中，需要 nextCnt，nextCnt 的值需要非阻塞变量 status 的判断，所以间接地，非阻塞变量 cnt 的赋值需要非阻塞变量 status 的判断，所以 cnt 就晚了一个周期，相似地，max 也因此晚了一个周期。

但是不是啥大事情，因为哪怕是多个状态机串联，最后也是晚一个周期。对于只有一个状态机的情况，我们就输出状态机本身就可以了，输出 nextStatus 不太好（4.2 有写），对于多状态机，只要用 next 就好了，就可以把输出归为正常。

4.2 拆分问题

正如前所言，工业开发自动机把状态机拆成了，状态转移部分（属于组合电路）、状态记忆部分（属于时序电路），所以状态转移部分可能变化会很快（会让人摸不着头脑，比如下面这种情况）。

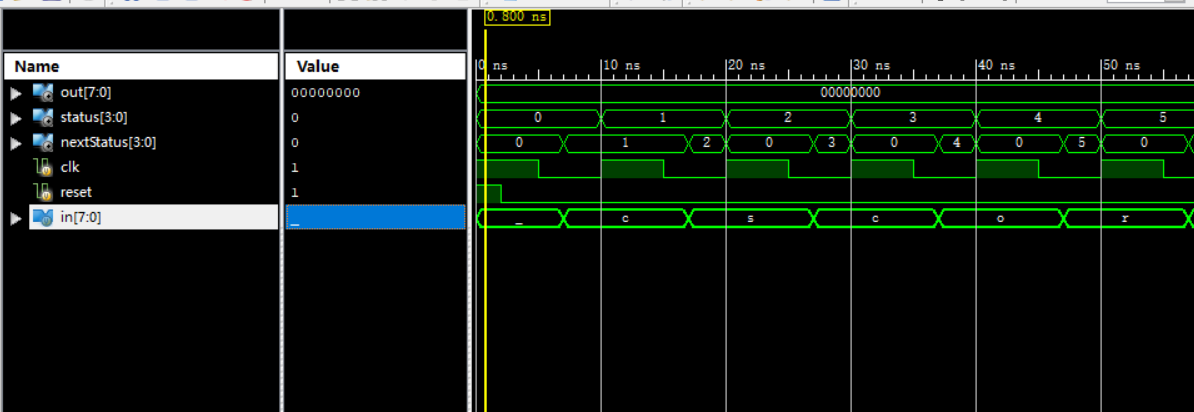

image-20211014161552470

nextStatus 被在一个周期中总是在时钟上升沿跳到 0 去一段时间，虽然不影响功能吧，但是看着很奇怪。经过 seeeagull 的谆谆教诲，我明白，因为 status 在上升沿发生改变，而此时 in 并没有改变，因为 nextStatus 是组合逻辑的输出，所以会立即改变为 s0（一般都是，本质是跳入 else 了）。

但是正如 4.1 所述因为是组合逻辑且是连续赋值，所以并不会因为这里的异常造成真正的 bug。是完全安全的写法。

五、写在后面的话

我能写出这篇文章，多亏了好友的多多支援，下面进行鸣谢（按真实姓名字典序）：

  • 奶凶，解决灵感枯竭问题

  • 常浩轩助教哥哥，解决修改帖子问题和 ISim 中间变量查看

  • 郭鸿宇，提出了 cscs 计数器归零

  • seeeagull，解决了拆分问题

  • 叶颜函，解释了郭鸿宇的话

  • 叶焯仁助教哥哥，解决 ISim 中间变量查看和波形显示问题

  • 不知道叫啥名字，坐我对面眼睛狭长的小姐姐，解决我肝不动的问题
