TCCL: 为 PCIe GPU 集群发现更好的通信路径
论文地址:https://dl.acm.org/doi/10.1145/3620666.3651362
项目地址:https://github.com/mcrl/tccl
一、背景
1.1 计算集群
随着深度学习模型规模的增大,单一的 GPU 已经无法满足计算的需要了,人们使用计算集群(Computation Cluster),也就是一组相关的 CPU GPU 网卡和连接它们的数据通路组成。这样计算任务就可以被并行了,原本的计算也变成了”计算 + 传输”两个部分。
从并行方式上划分,可以分为数据并行(data parallism)和算法并行(pipeline parallism)。数据并行指的是将一个主任务分成多个相互独立的子任务。而算法并行指的是将主任务划分出不同的阶段,形成流水线,各个阶段依次依赖。数据并行通信的对带宽要求并不高;算法并行通信的主要操作是传递,对带宽较为敏感。似乎这种分类并没有统一标准,有许多类似的概念。
1.2 集体通信
集体通信(Collective Communication)是计算集群实现分布式并行计算的一个重要过程。代表操作有 reduce, scatter, gather
等。

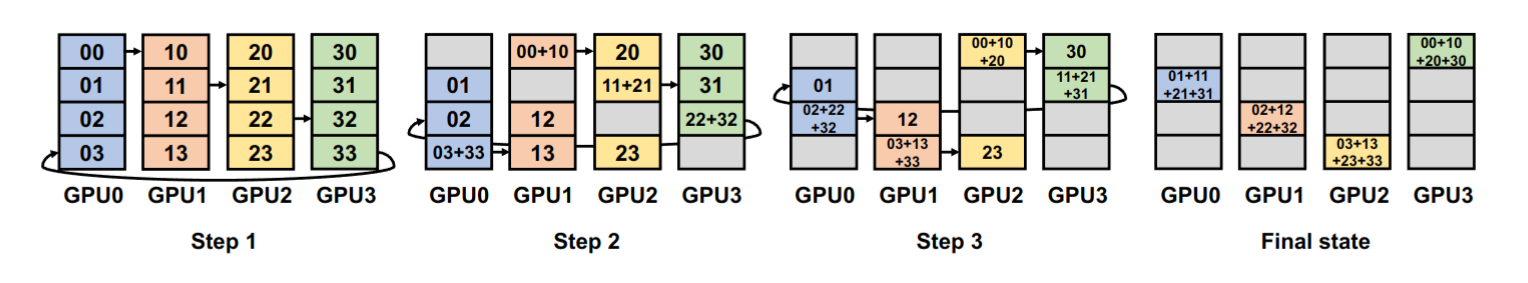

其中成环算法(Ring algorithm)在集体通信的实现中非常重要:成环算法将 GPU 组成一个环,方便进行数据的分发和采集。如图所示:
成环算法在深度学习中有着广泛的应用,比如说数据并行(data parallelism),张量并行(tensor parallelism),序列并行(sequence parallelism),专家并行(Expert parallelism)中有着广泛应用。
我个人感觉集体通信更服务于数据并行或者类似概念的并行,因为这些操作对数据并行的”将主任务环分为多个子任务,将子任务合并成主任务”的逻辑很像,而与算法并行所需要的传递通信关系并不大。
1.3 分类
本文将目前的计算集群分成了两类,高带宽系统(high-bandwidth systems)和依赖 PCIe 的系统(PCIe-dependent systems)。
高带宽系统如 NVIDIA DGX-1 是硬件厂商打造的”旗舰系统”,具有专有的高带宽通路,比如 NVLink ,高带宽的专用交换机,比如说 NVSwitch 和 PCIe Switch ,高效的通信机制,可以全功率无阻塞的传递数据。
而许多研究院、初创公司和云服务厂商并没有足够的资金去购买这种高带宽集群,他们使用的是依赖 PCIe 的系统。这种系统没有高速数据通路,只能将 CPU 的 PCIe host bridge 和 NUMA 架构下的 CPU socket 当作交换通道,常常因为 GPU 间不支持直接传输功能,而需要借助 CPU 内存间接传输。这些特征说明了依赖 PCIe 的系统的本质是低带宽系统,为了方便行文,后续都称之为低带宽系统。

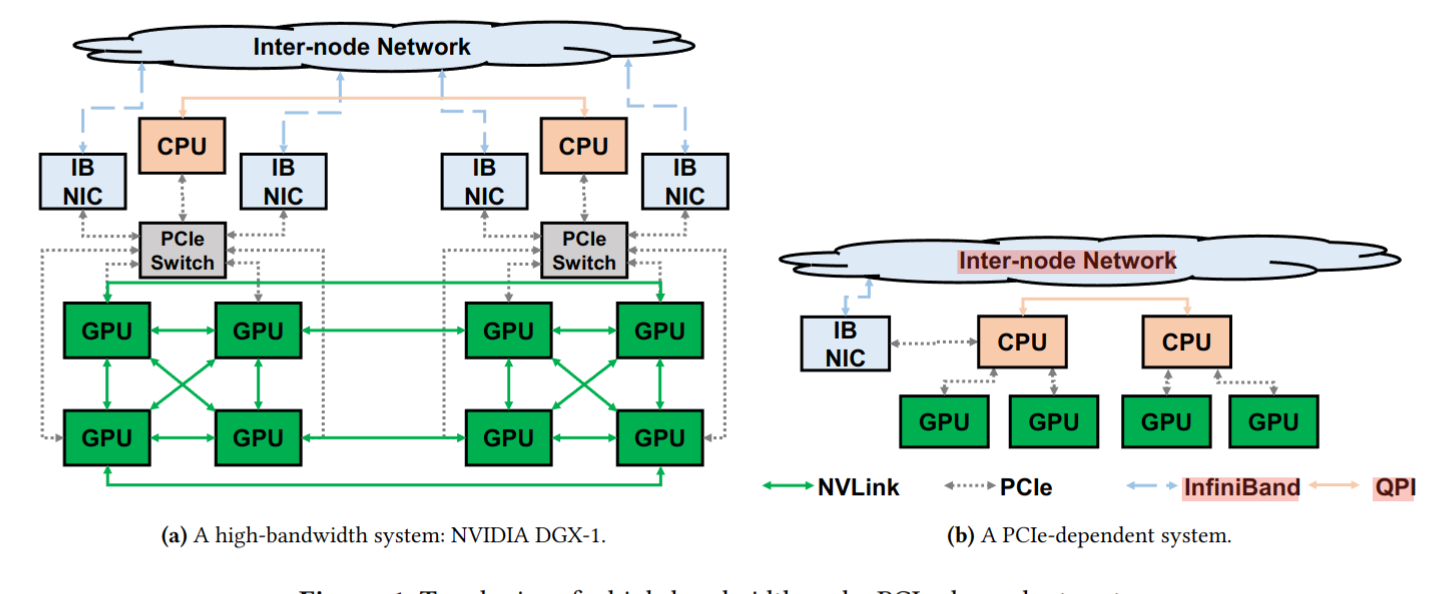

两种系统的示意图如下:
根据阿里巴巴的调查报告,大约 90.4% 的系统是低带宽系统。遗憾的是,现有的集体通信库在低带宽系统上表现远没有理论预估得好,出现了数据通路堵塞的现象,而在高带宽系统上则不存在这个问题。这是因为这些函数库都是针对高带宽系统设计的,忽略了低带宽系统的特殊性。
1.4 集群内部架构
1.4.1 集群设备
在计算集群中,除了 CPU 和 GPU 这样的计算设备外,还有内存等设备也为计算任务的完成贡献了力量。
设备 | 解释 |
---|---|
CPU | 初始化数据传输、参与数据搬运,CPU 用 Bounce Buffer 表示 |
GPU | 进行计算任务 |
NVSwitch | 英伟达专用的交换机 |
PCIe Switch | PCIe 设备交换机 |
IB NIC | 网卡,用于跨芯片通信 |
Bounce Buffer | CPU 内存中的临时缓冲区,用于在数据传输过程中存储中转数据 |
1.4.2 数据通路
数据通路是连接集群设备的线路,他们有带宽的差别,种类如下(表中数据没有经过详细考证):
通路 | 带宽(GB/s) | 解释 |
---|---|---|
NVLink | 300 ~ 1800 | 英伟达专用的通路 |
PCIe | 30 ~ 120 | PCIe 设备使用的通路 |
IB | 2 ~ 30 | IB NIC 使用的通路 |
QPI | 8 ~ 20 | NUMA 节点中 CPU 间的通路 |
1.4.3 NUMA
NUMA(Non-Uniform Memory Access)架构在计算集群中指的是集群中的设备(CPU,内存,网卡,GPU)被组成成了多个节点(Node)。当 GPU、网卡和 CPU 主内存属于同一 NUMA 节点时,它们之间的通信速度会更快。相反,如果它们属于不同的 NUMA 节点,则可能会产生较高的访问延迟和较低的带宽。
抽象来看,一个计算集群可以被理解为一个具有多个子图的图,每个子图是一个 NUMA Node 。计算设备是图上的点,而数据通路是图上的边。
成环问题就是在这个图上找到一个带宽最大的环的问题。
二、设计
2.1 Overview

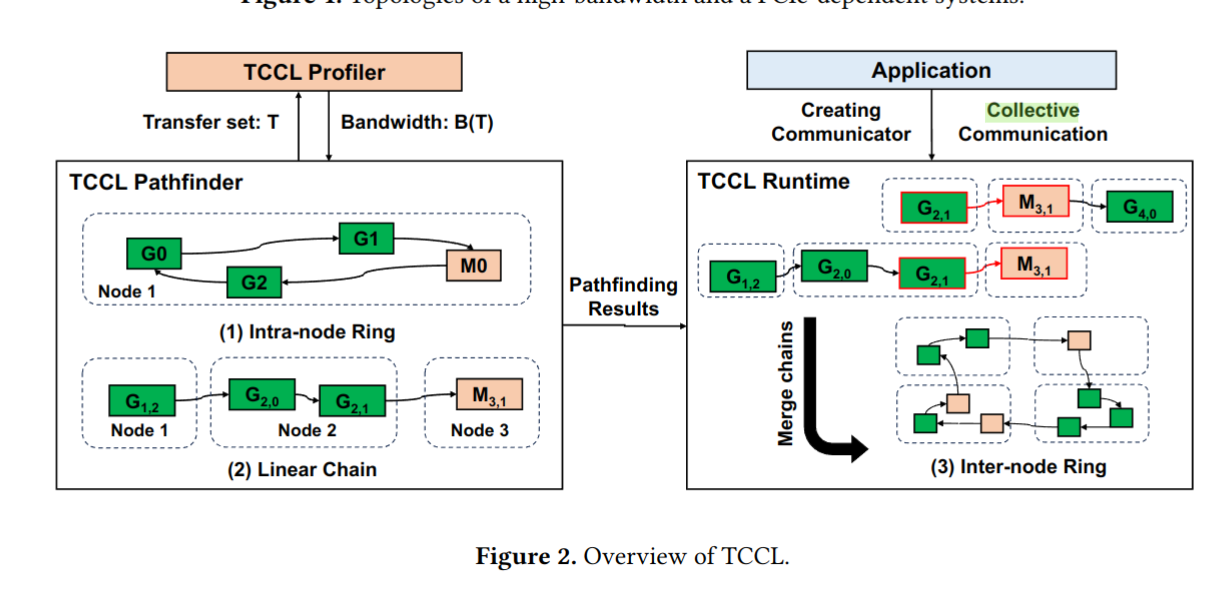

TCCL 基于 NCCL 库(这是英伟达开发的一款集体通信库)构建。分为 Profiler 和 PathFinder, Profiler 用于测试带宽,PathFinder 用于成环路径生成,结构如图所示:
在初始化阶段,Profiler 会测试实际带宽,PathFinder 会根据测试结果生成节点内环和节点内链,在调用阶段,PathFinder 会根据 Communicator 的要求返回节点内环,如果发生跨节点通信,PathFinder 会将节点内链组合起来形成跨节点环。
2.2 Profile

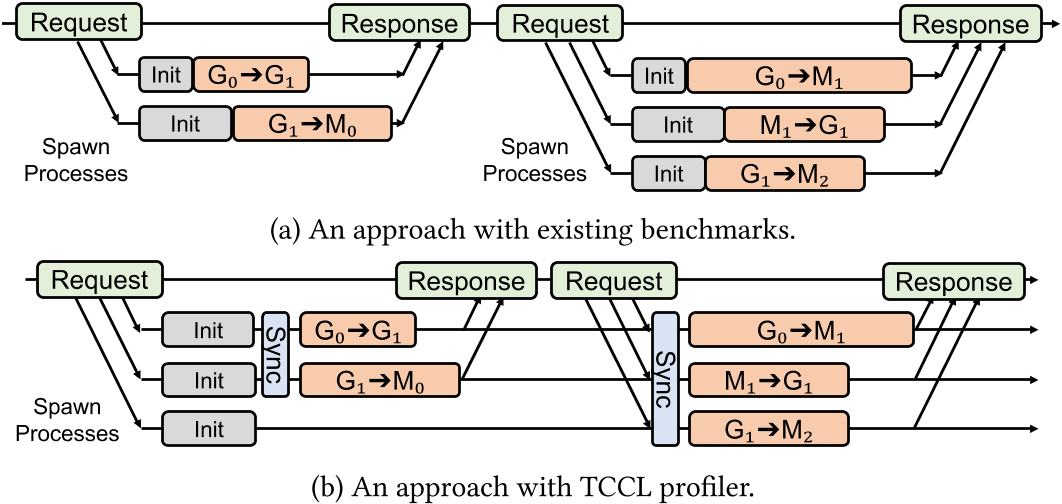

为了测试精准性,原有的 benchmark 需要运行多次,而每次的初始化时间不固定,所以最后测试出来的 transfer 开销也是不固定的,而且每次测试前都需要进行初始化,非常耗时。TCCL 改进了原有的测试实际带宽的形式,提供了一个进程池用于测量,只需要 spawn 和 init 一次即可,并且在测试前还需要进行同步,提高测试精读,如下所示:
2.3 PathFinder
路径可以分为节点内路径和跨节点路径。因为可能的路径太多了,所以没有办法枚举来获得最优解。所以 TCCL 先用一个类似 Dijkstra 的优先队列最短路径算法来求取节点内的最优路径,然后再用动态规划结合上一问的解来求解跨节点的最优路径。

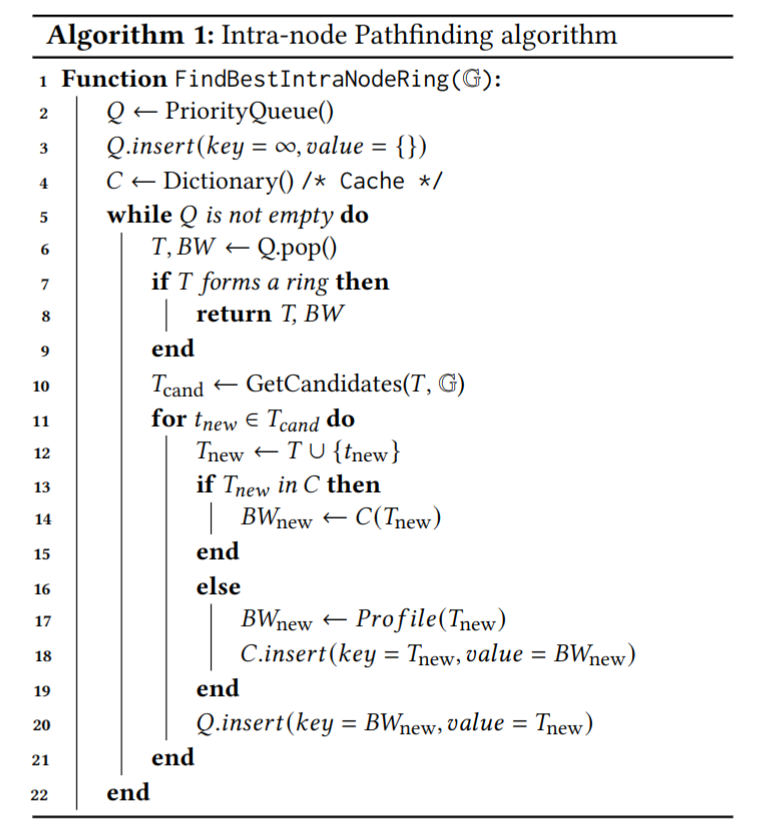

求解节点内最优路径的伪代码如下:
这个算法从两个数据结构开始:一个是需要访问的 GPU 集合 G
(相当于点集),另一个是一个最大优先队列 Q
,其中带宽是 key,transfer set 是 value (相当于边集)。这个队列里会包括所有已经 profiled 过了(也就是知道带宽了)但是还可以进一步加入(append) transfer 的所有 transfer set 。这和 dijkstra 算法很像,这是因为 dijkstra 算法可以用优先队列来选择出下一步要 append 的边(也就是最短的边),而这里用最大优先队列来选择最大带宽的边。带宽和边长有一定的相似性。
和 dijkstra 原理类似,当 T
成环的时候,它一定是优先队列中带宽最大的,同时那些没有加入队列的路径,肯定不如 T
的带宽大。
而节点间的求解,因为节点过多,所以用 dijkstra 算法复杂度( $O((V+E)logV)$ )会提高,先找到节点内的短链(使用 dijkstra 算法),再将这些短链在节点间连成环。
三、实验
3.1 环境设置

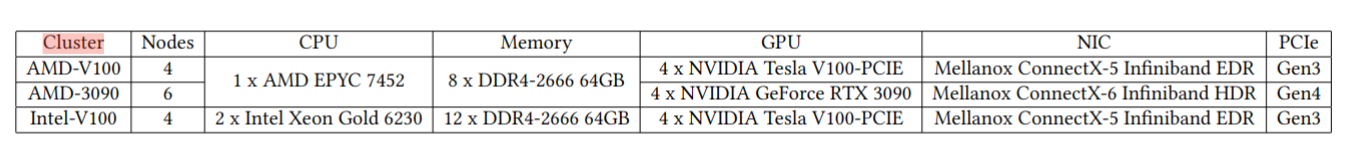

实验采用了 3 种低带宽的计算集群,分别是 AMD-V100, AMD-3090, Intel-V100 ,其具体配置如下:
实验与 NCCL 和 MSCCL 进行对比。NCCL 在初始化阶段就确定了路径,所以不需要运行时 profile 。MSCCL(Multiple Schedulers for Collective Communication Library)是建立在 NCCL 之上的运行时系统。它利用 TACCL 产生的通信调度,并结合任务的执行计划,实现高效的集合通信。
3.2 拥塞模式
TCCL 记录了当发生拥塞(也就是实际带宽与理想带宽出现严重不符)时的模式(congestion pattern),但是却没有详细分析这些拥塞的成因,也没有利用这些模式优化算法。

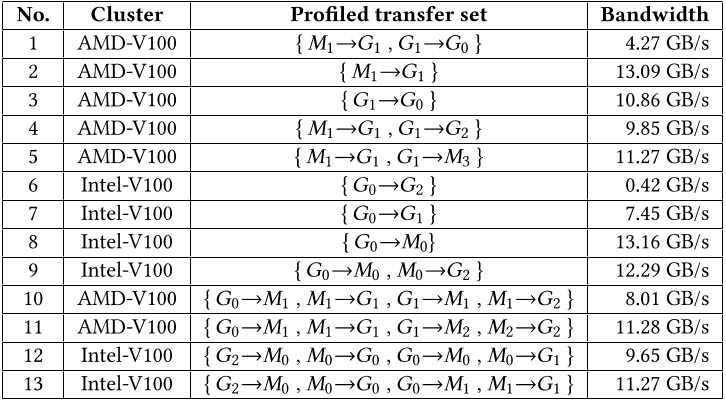

TCCL 记录了 3 种模式:
1,2,3 号实验说明,当 GPU 一边写 CPU 内存,一边写其他 NUMA Node GPU 内存时,会出现堵塞。
从第 6 和第 9 组实验中可以看出,这里说得是如果不同 Node 间的 GPU 直接写内存,那么性能会出现不可解释地下降,所以不如改用 bounce buffer 。
从 10 和 11,12 和 13 的对比中可以看出,由于 CPU 内存带宽有限,当太多的传输集中在同一 NUMA 节点的 CPU 内存上时,性能可能会下降。所以要更换为不同的 CPU。
我个人觉得这里的意义只说说明了对于低带宽系统,会出现许多难以预料的拥塞,原本基于理论带宽构建的库并不适合低带宽系统。
3.3 集体通信原语

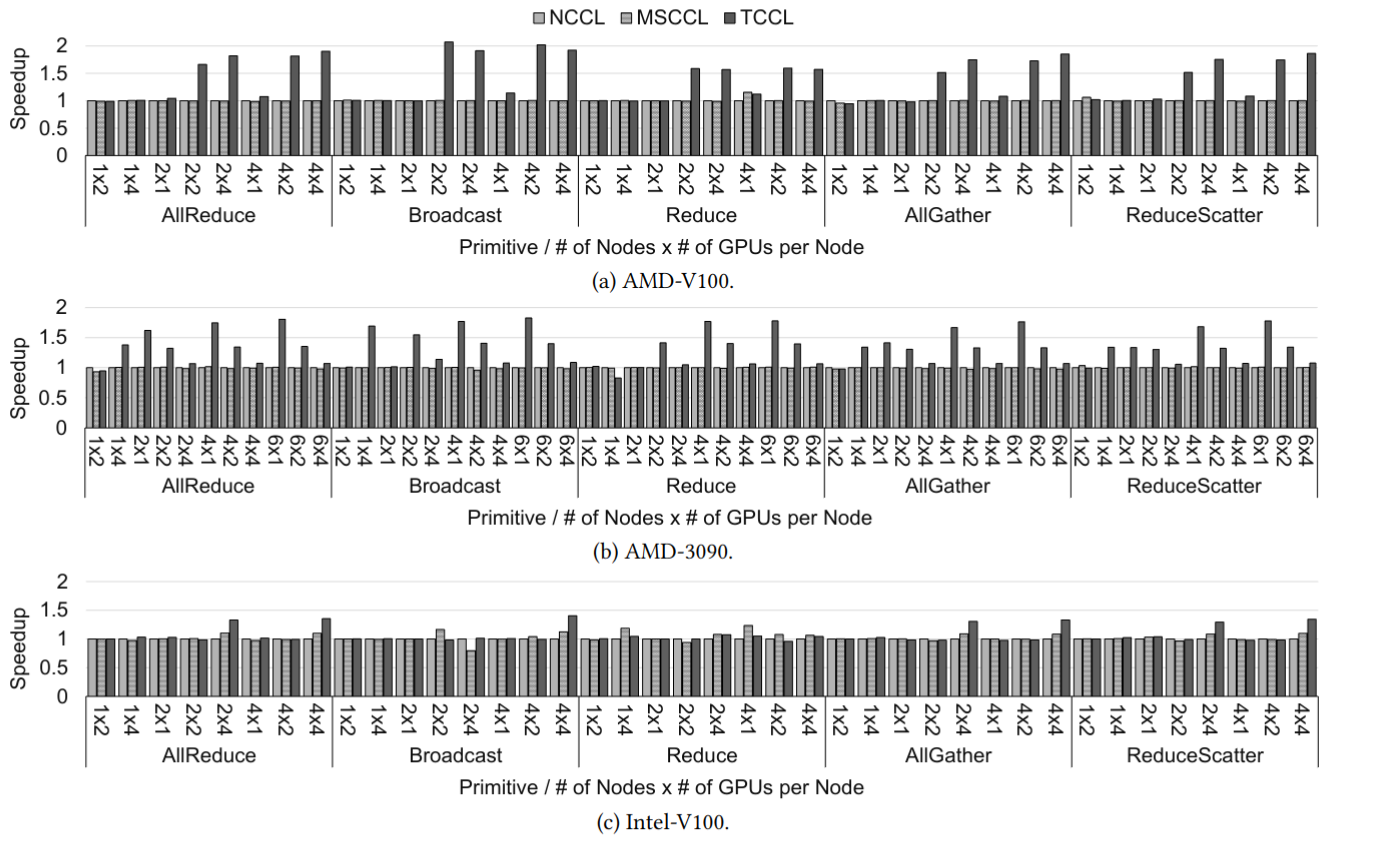

我们测试了 5 种集体通信元语在 3 种库上的对比,结果如图:

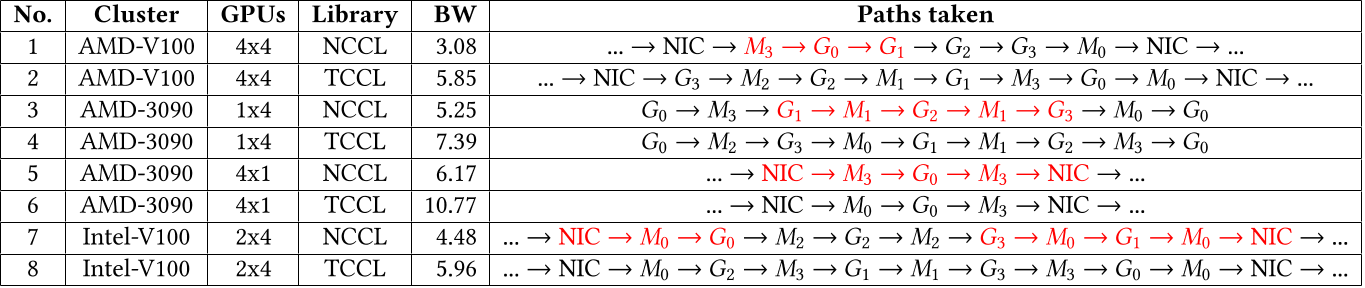

可以看到 TCCL 相较于 baseline 具有 1 ~ 2 倍的提速。这是因为 TCCL 在路径规划是避开了带宽较小(因为发生了堵塞)的通路(红色所示)。
3.4 深度学习模型

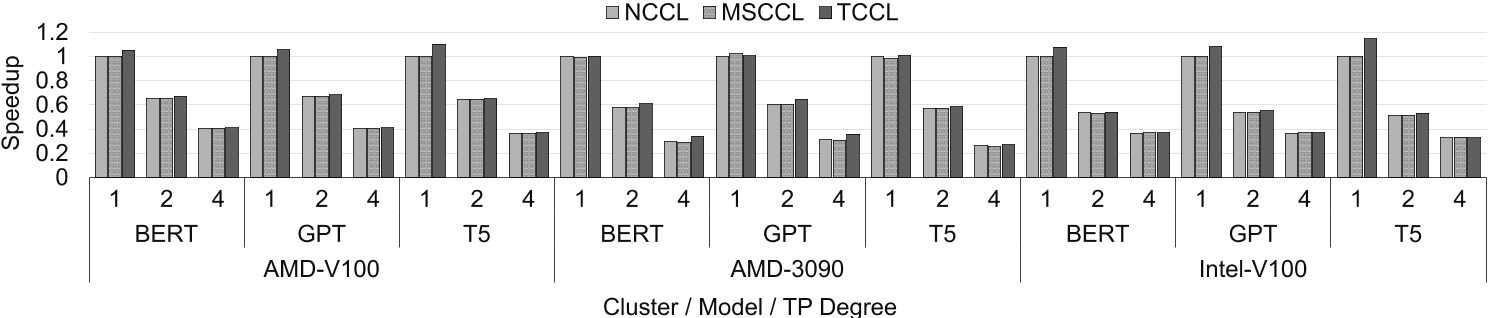

深度学习训练模型结果对比如图:
与 TCCL 在单个原语中实现的加速相比,这种加速相对较小,因为在纯数据并行化配置中,通信仅占总执行时间的约 15%。
DL 模型测试不乐观的原因是这些 DL 模型都是为高带宽集群设计的。如果希望低带宽集群和 TCCL 发挥作用,需要新的 DL 模型设计思路。
四、总结
TCCL 在集体通信库上针对依赖 PCIe 的系统(低带宽系统)进行了优化。相较于原有的 NCCL 之类的库,有如下优势:
- 考虑了不存在超高带宽(如 NVLink)的数据通路情况,超高带宽容易让算法开发难度降低。
- 考虑了 NUMA Node 内部设备较少的情况,也就是考虑了更多跨节点通信的情况。
- 考虑了包含 Bounce Buffer 或者 NIC 等设备的路径,这是因为低带宽系统中的 Direct Write 较弱。
- 考虑了实际发生的并行传输时的拥塞现象,不再用理论带宽作为算法依据。
我个人觉得 TCCL 的优化并不是仅针对于低带宽集群的特异性,有些优化是 general 的:
- dijkstra 算法配合动态规划降低算法复杂度。
- 用拓扑双射优化 Cache 提高运行效率。
- 维护进程池方便准确测量实际带宽
这些举措放到高带宽系统上依然也有优化作用。
此外,对于拥塞导致的带宽下降,本文只是在初始化阶段简单了规避了拥塞发生的通路。而拥塞控制如果是一个运行时动态调整的操作,我觉得可能会更好,实时检测各个数据通路的拥塞情况,并据此改变路径的选择。
