NPU

当我们谈到 NPU 的时候，一般指的是 HUAWEI 开发的 Ascend NPU 。因使用场景的不同（服务器，端侧），NPU 也有不同的形态，比如说在嵌入式开发中就不会使用 HBM 。

目前 NPU 可以与 GPU 的架构有一个对应关系，如下表所示：

GPU	NPU	解释
SM	AI Core	处理器
CUDA Core	AIV	向量处理单元
Tensor Core	AIC	矩阵处理单元
TMA	MTE	数据搬运单元
HBM	GM	设备内存
L1 Cache / Shared Memory	L1 Buffer / Unified Buffer	L1 缓存
Register	L0 Buffer / Unified Buffer	寄存器

那么既然 NPU 和 GPU 这么像，它们的区别是什么。我觉得是 NPU 的 AIV 和 AIC 是独立的，是享有独立的 L1 Cache 和 MTE 单元的。换句话说，AIV 和 AIC 如果想要配合（比如说 FA 所引入的 qkv 矩阵运算和 softmax 的 fusion），就会走一个“AIV → L1 Cache → L2 Cache → L1 Cache → AIC”的长通路，而 GPU 需要走“CUDA Core → L1 Cache → Tensor Core”的短通路，甚至可以直接走寄存器。

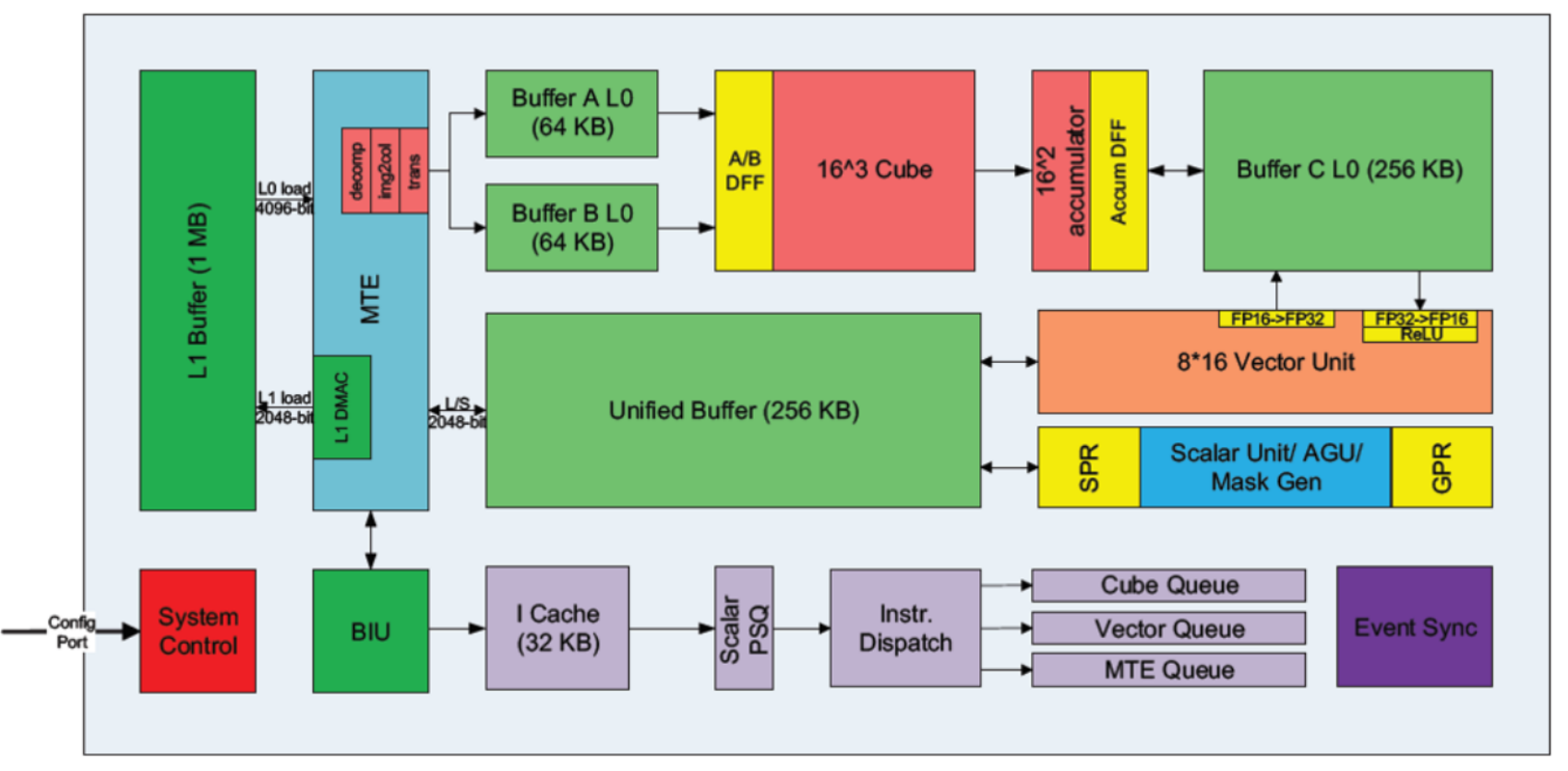

NPU 架构如图所示：

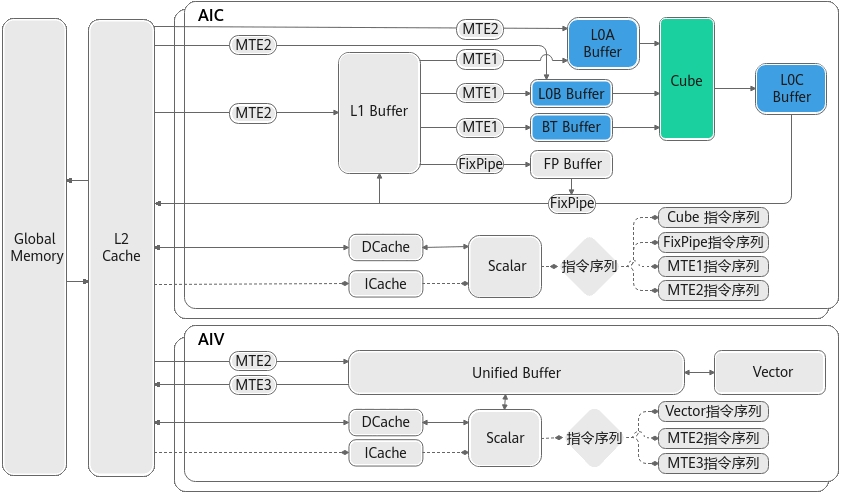

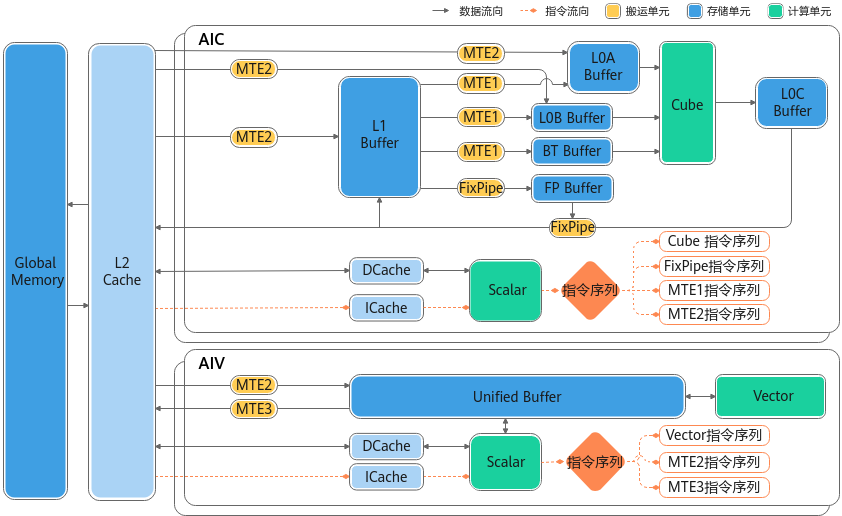

来个动态图，展示不同的计算形式对应的不同单元，可以看到基本上是解耦的：

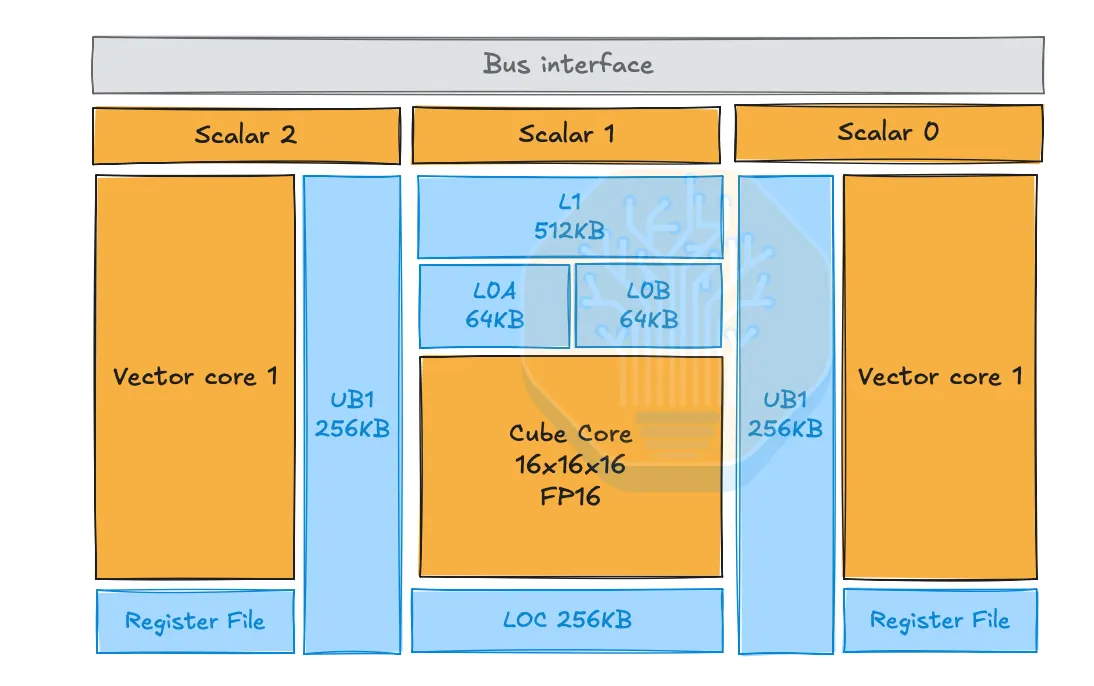

一个 AI Core 的样子：

图中画的是一个 AIC 搭配两个 AIV ，实际上两者的比例是可以调整的。

此外 NPU 还有一个独特的东西，那就是 AI CPU ，它是一个 NPU 侧的 ARM64 执行单元，可以直接访问设备内存。它作为 AI Core 的补充，用于处理那些不适合 SIMD/SIMT 内核执行的任务
